Dýmová zkouška střechy rodinného domu

Defektoskopická kontrola -  Diagnostika vodotěsných poruch hydroizolace ploché střechy

1.  Základní údaje

Předmět kontroly: Rodinný dům
Zadání: Defektoskopická kontrola -  Diagnostika vodotěsných poruch hydroizolace ploché střechy
Termín: 16.2.2023

2.  Zadání a účel

Byly jsme osloveni realizační firmou, zda bychom mohli zkontrolovat provedení střešní hydroizolace před předáním díla zákazníkovi. Zákazník žádal zátopovou zkoušku, jako důkaz, že je střecha v pořádku. Zátopová zkouška však představuje značná rizika. Zátopová zkouška totiž průkazně zodpoví otázku – zatéká nebo nezatéká? V případě, že zatéká Vám však neřekne kde a navíc, než se poruchy projeví, voda vypustí, celé souvrství je nasáklé vodou.

3.  Seznámení s objektem (určení nejvhodnější defektoskopické metody)

Doporučili jsme tedy místo zátopové zkoušky provést zkoušku dýmovou v kombinaci s jehlovou zkouškou svárových spojů. Kde nezhrozí zmíněná rizika.

Dýmová zkouška
Při dýmové zkoušce se dým tlakem vhání pod hydroizolaci. Veškeré netěsnosti jsou pak jednoduše pozorovatelné. Tato metoda má však svá omezení, nehodí se na velké plochy hal, kde je obtížně kontrolovatelné, zda dým pronikl všude. Jako nejvhodnější se pak prokazuje při kontrole teras s dlažbou na terčích, kterou díky této metodě není nutné rozebírat.

https://www.spravastrech.cz/nase-cinnost/defektoskopie/dymova-zkouska

Vizuální kontrola
Vizuální kontrola je samozřejmostí, na základě letitých zkušeností však technik dokáže určit kritická místa, kde se zpravidla poruchy vyskytují. Může tak ušetřit čas a ve výsledku peníze zákazníka.

Jehlová zkouška
Jehlová zkouška je základní metodou kontroly svařované fóliové hydroizolace. Zkušební jehla je vedena v ose sváru s požadovaným bočním tlakem tak, aby detekovala nesvařená a separovaná místa. Její hlavní výhodou je možnost detekovat nejen poruchy jako takové, ale i riziková místa. Těmi jsou například částečně rozlepené sváry, kde nyní nezatéká, ovšem hrozí riziko rozvinutí v budoucnu.

https://www.spravastrech.cz/nase-cinnost/defektoskopie/jehlova-zkouska



4.  Nabídka

Na základě informací od zákazníka a poskytnutých fotografií byla předána nabídka. Cena je vždy dohodnuta předem a pokud se na místě nedohodneme na rozšíření služeb (např. retenční kontrola vpustí, endoskopická kontrola apod.) v naší nabídce je vždy kompletní včetně dopravy a vedlejších nákladů. Zákazník se tak nikdy nemusí bát, že bude překvapen.

5.  Termín

Po odsouhlasení nabídky zákazníkem jsme se telefonicky dohodli na termínu.



6.  Průběh kontroly

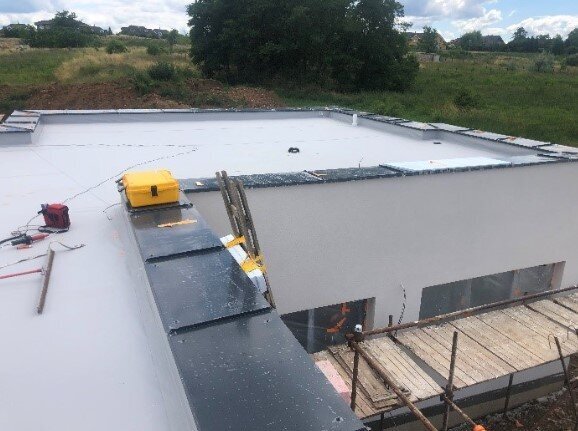

Pro dýmovou zkoušku jsme potřebovali na místě zajistit pouze přístup k zásuvce. Na střeše tato možnost nebyla a poradili jsme si jednoduše prodlužovacím kabelem skrz okno a připojili jsme se tedy v interiéru.

Realizační firma měla v plánu po celou dobu kontroly vyčlenit hydroizolatéra, který by případné nalezené poruchy rovnou opravil. Toto se nám zdá jako plýtvání zdroji a standardně doporučujeme, aby hydroizolatér přijel buď zhruba hodinu před koncem zkoušky, či následující den.

Dýmový generátor pod tlakem zaváděl šetrný kouřový plyn pod hydroizolaci a byl sledován případný unikající kouř z trhlin, otevřených spojů a jiných netěsných míst.

Pro tento účel musí být provedeny otvory v hydroizolační vrstvě o průměru cca 3 cm. Tyto otvory byly po dokončení zkoušky utěsněny ze strany realizační firmy.

Příprava trvala necelou hodinu. Hned po spuštění generátoru kouře nás přístroj s jistotou dovedl na místo poruchy. Následně bylo třeba demontovat část terasy, abychom měli k poruše přístup.



7.  Výsledek kontroly

Defektoskopická kontrola ohalila poruchy mPVC hydroizolační fólie.

Dýmová zkouška odhalila drobnou kapilární poruchu v detailu opracování prostupu. Tyto poruchy jsou bez profesionálních přístrojů prakticky neodhalitelné. Fakt, že jsou poruchy malé však neubírá na jejich závažnosti obzvlášť pokud se nachází v blízkosti střešní vpusti, jako tomu bylo v tomto případě.

Jako nejzávažnější porucha pak byla vyhodnocena separace svárového spoje u paty atiky.

Jehlovou zkouškou jsme lokalizovali také několik částečně separovaných svárů. Tyto označujeme jako rizikový faktor. To znamená, že v současné chvíli porucha není závažná a nedochází zde k zatékání. Hrozí zde však rozvinutí v budoucnu, kdy například mrazem dojde postupně k celkové separaci spoje.

Všechny nalezené poruchy byly označeny reflexním sprejem, aby byli snadno dohledatelné. Hydroizolatér dorazil na stavbu právě ve chvíli, kdy jsme začínali balit. Prošli jsme společně identifikovaná místa, která na místě opravil.

Opravená místa jsme zkontrolovali před odjezdem a mohli jsme tak prohlásit střechu za vodotěsnou.

Následující den po provedené kontrole jsme zákazníkovi zaslali podrobný protokol defektoskopické zkoušky s fotodokumentací. Jelikož byly nedostatky na místě opraveny a opět zkontrolovány, střecha je průkazně vodotěsná a realizační firma může dílo předat s jistotou kvalitní práce a bez obav z reklamací.

I vzhledem k pokračující spolupráci s realizační firmou, která nás nyní využívá na všech svých stavbách, věříme, že jsou s našimi službami spokojeni.
